GCC1725kW调频储能电源系统 GCC 1725kW Frequency Regulation Energy Storage Power System
2025-08-29
GCC1725kW调频储能电源系统 GCC 1725kW Frequency Regulation Energy Storage Power System
GCC1725kW调频储能电源系统
GCC 1725kW Frequency Regulation Energy Storage Power System

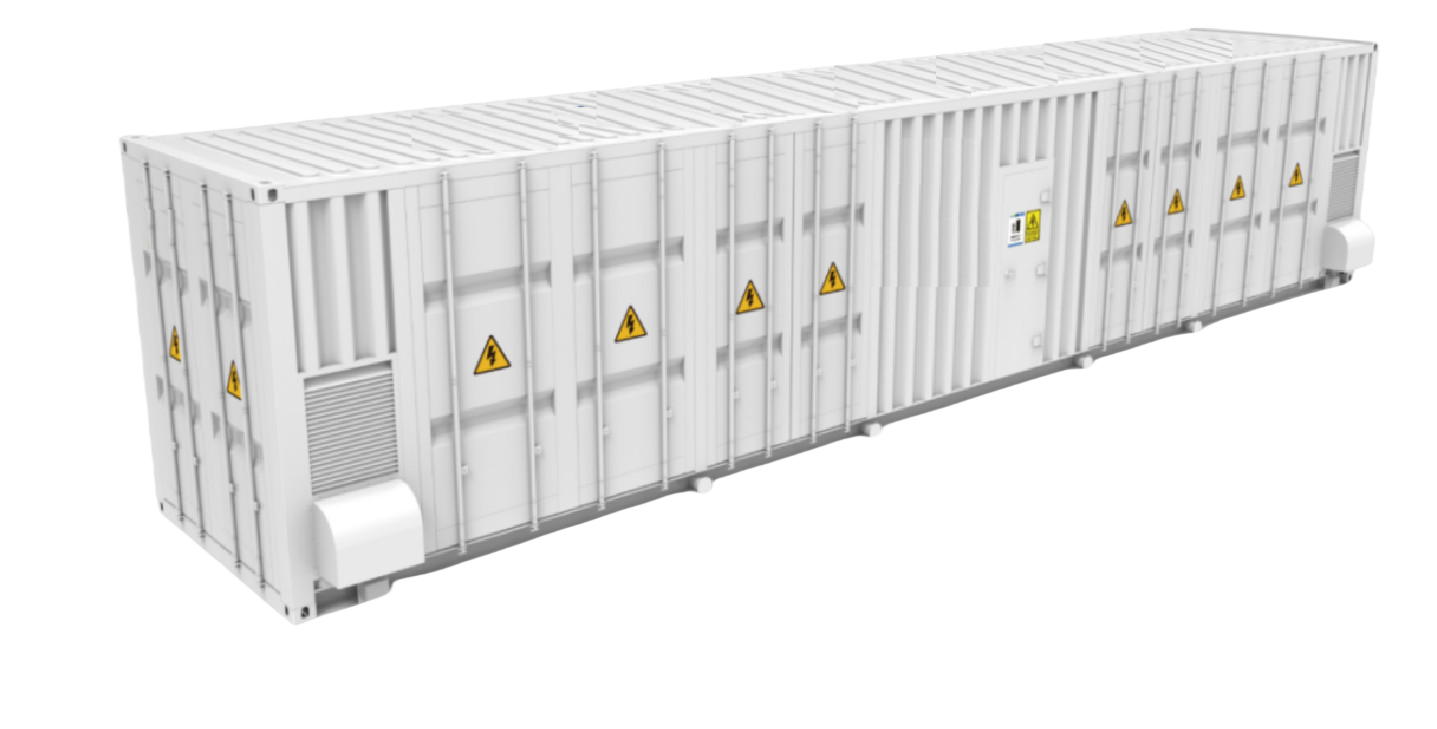

GCC1725kW-424kWh调频储能电源系统
GCC1725kW-424kWh Frequency Regulation Energy Storage System
主要参数 Parameters
项目 Item | 技术参数 Parameters | 项目 Item | 技术参数 Parameters |
电芯类型 Battery Type | 国创成钛酸锂电池2.3V/20Ah GCC LTO 2.3V/20Ah | 允许频率偏差 Permissible Frequency Deviation | ±5Hz |
电池模组 Battery Module | 2P64S/5.888KWh | 交流电压谐波 AC Voltage Harmonic | <3%（额定输出功率） (Rated Output Power) |
电池簇（电池系统） Battery Rack (Battery System) | 9个模组串联/53kWh （8个电池簇并联） 9 Modules in Series/53kWh (8 Battery Clusters in Parallel) | 无功范围 Reactive Power Range | -1725kVar～+1725kVar |
系统额定容量 System Rated Capacity | 424kWh | 电能质量治理 Power Quality Mitigation | 谐波治理、无功补偿、三相不平衡治理、电压闪断、浪涌平抑 Harmonic Mitigatio, Reactive Power Compensation, Three-phase Unbalance Mitigation, Voltage Dip/Sag Mitigation, Surge Suppression |
系统额定功率 System Rated Power | 1725kW | 允许环境温度 Permissible Ambient Temperature | -30℃～ +55℃（50℃降额） （Derating at 50℃） |
额定工作时长 Rated Operating Duration | 15min | 允许环境湿度 Permissible Ambient Humidity | 5～ 98%RH |
电池电压范围 Battery Voltage Range | 1008～1497.6V | 工作海拔峰值 Maximum Operating Altitude | 4000m |
温度检测 Battery Voltage Range | 电芯汇流排 Cell Busbar | 防护等级 Ingress Protection Rating | IP54 |
充放电倍率 C-rate | 4C | 尺寸(长*宽*高/mm) Dimensions (L*W*H/mm) | 9125*2438*2896 （30尺1BBB集装箱） (30-foot 1BBB Container) |
交流额定功率 AC Rated Power | 1725kVA | 重量 Weight | ≤24T |
额定电网电压 Norminal Grid Voltage | 10kV | 启停控制 Start/Stop Control | 一键启停，本地监控,远程监控 One-touch Start/Stop, Local Monitoring, Remote Monitoring |
允许电网电压 Permissible Grid Voltage | -15%～+10% | 冷却方式 Cooling Method | 电池液冷 Battery Liquid Cooling |
额定电网频率 Rated Grid Frequency | 50Hz | 电池认证 Battery Certification | GB∕T 31485-2015 IEC 62619：2017 UN38.3 |
主要参数 Parameters
项目 Item | 技术参数 Parameters | 技术参数 Parameters |

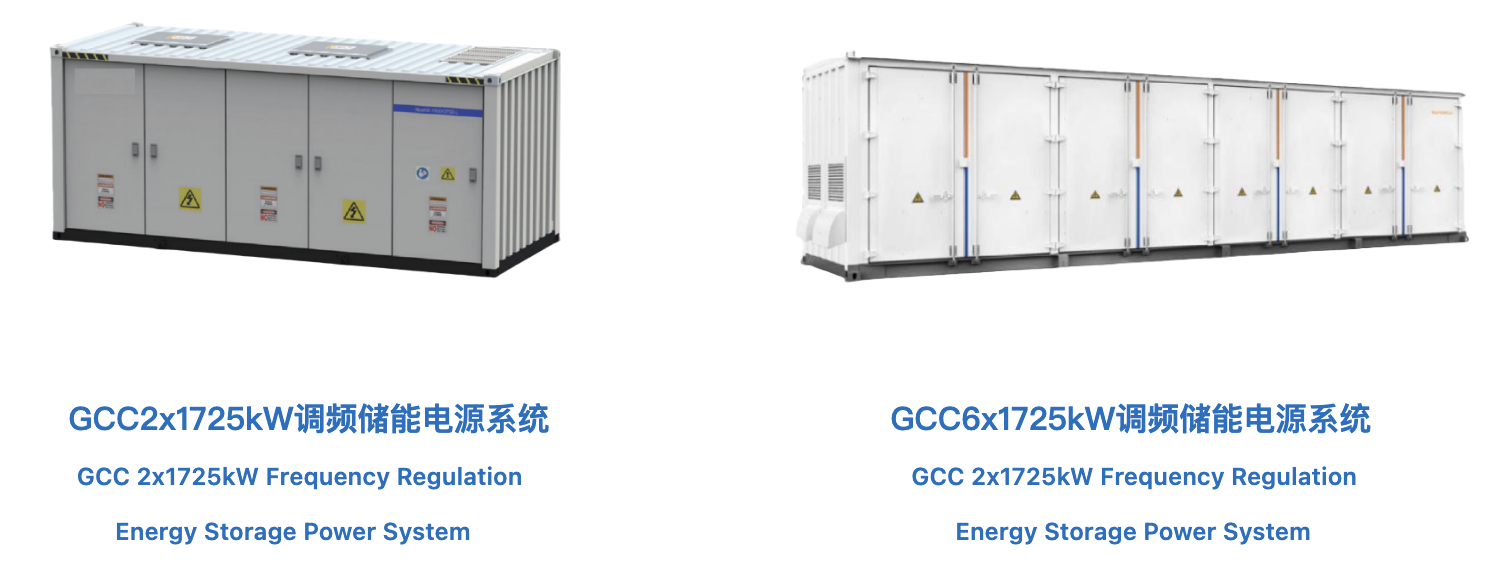

电源系统型号 Power System Model | GCC 2X1725kW | GCC 6X1725kW |
电芯类型 Battery Type | 国创成钛酸锂电池2.3V/20Ah GCC LTO 2.3V/20Ah | |
电池模组 Battery Module | 2P64S/5.9kWh | |
电池簇（电池系统） Battery Rack (Battery System) | 9个模组串联（5个电池簇并联） 9 Modules in Series (5 Battery Clusters in Parallel) | |
电池集装箱 Battery Container | 2套电池系统 2 Battery Systems | 6套电池系统 6 Battery Systems |
电池电压范围 Battery Voltage Range | 1008～1497.6V | |
电池集装箱容量 Container Capacity | 2*265kWh | 6*265kWh |
温度检测 Battery Voltage Range | 电芯汇流排 Cell Busbar | |
充放电倍率 C-rate | ≤6.5C | |
额定功率 Rated Power | 2*1725kW | 6*1725kW |
尺寸(长*宽*高/mm) Dimensions (L*W*H/mm) | 6058*2438*2896 （20尺1CCC集装箱） （20-foot 1CCC Container） | 13716*2438*2896 （45尺标准集装箱） (45GP Container) |
重量（含电池） Weight (Including Batteries) | ≤13T | ≤35T |
防护等级 Ingress Protection Rating | IP55 | |
运行温度范围 Operating Temperature Range | -40℃～55℃ | |
运行湿度范围 Operating Humidity Range | 0～95% (无冷凝) (Non-Condensing) | |
工作海拔峰值 Maximum Operating Altitude | 4000m | |
电池温控方式 Thermal Management | 智能液冷 Intelligent Liquid Cooling | |
消防系统 Fire Protection System | 仓级、簇级、模组级全面智能感测，自动释放全氟己酮、细水雾 Comprehensive intelligent sensing at container-level, rack-level, and module-level, with automatic release of perfluorohexanone and water mist | |
系统通讯接口 Communication Interface | Ethernet | |
系统通讯协议 Communication Protocol | ModbusRTU/Modbus TCP | |
执行标准 Compliance Standards | GB/T 36276，GB/T34131 | |
